Ортофотожоспар жасау

«Сервис Гео» БПЛА көмегімен ортофотожоспарлар (ОФЖ) жасау қызметтерін ұсынады. Біздің ұшқышсыз ұшу аппараттары толық кадрлы фототехникамен және PPK/RTK режимінде жұмыс істейтін GPS-қабылдағыштармен жабдықталған. Жердегі геодезиялық жұмыстар материалдардың сантиметрлік дәлдігін алуға мүмкіндік береді. Қазақстан мен ТМД-да тау-кен компанияларымен және мемлекеттік сектормен жұмыс тәжірибесі бар.

Ортофотожоспар дегеніміз не

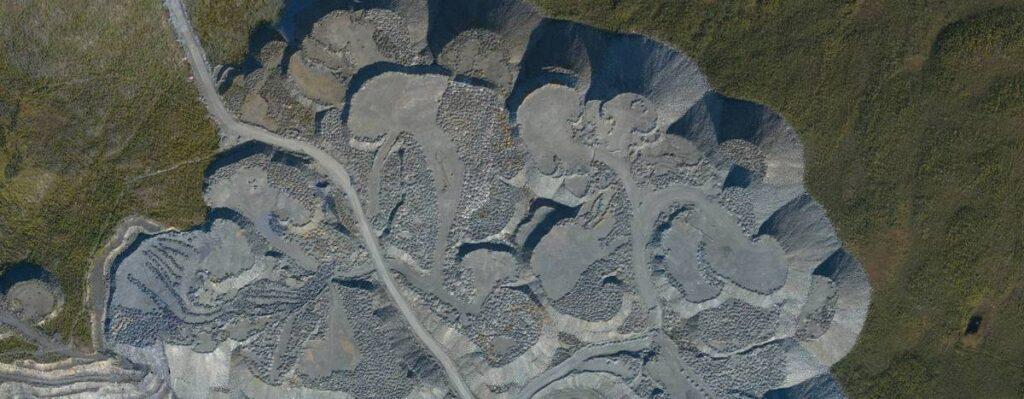

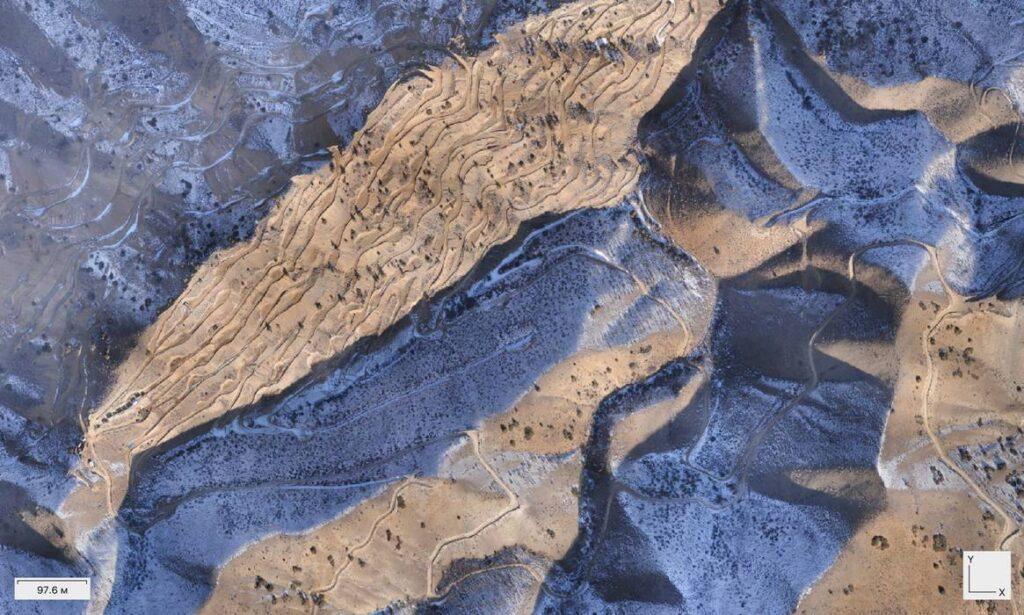

ОФЖ – әуефотосуреттер негізінде жасалған жердің фотографиялық жоспары. Суреттегі бір пиксельдің өлшемі жергілікті жерде 3-5 см-ге тең. Ортофотожоспар карталар, схемалар, топографиялық жоспарлар жасауда, экзогендік процестерді бақылауда, жерді пайдалануды бақылауда қолданылады.

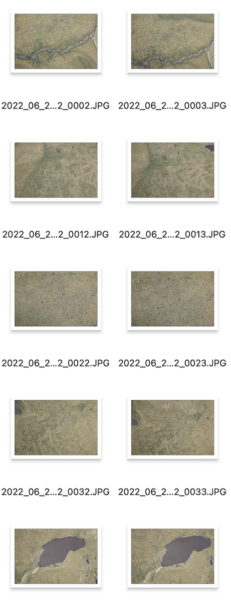

RAW форматындағы бастапқы суреттерді өңдеу фотограмметриялық бағдарламалық кешендердің көмегімен жүзеге асырылады. Іргелес кадрлардағы сәйкес элементтер бойынша ортомозаика жиналады.

Содан кейін жер бедерін ескере отырып, 3D-модель және биіктік картасы жасалады. БПЛА маршруты көршілес суреттердің көлденең және тік бағытта кемінде 60% қабаттасатындай етіп жасалады.

Әр жергілікті жер түріне өзіндік түсіру шарттары қажет. Оларды өзгертіп және лидарлық түсірілімдермен біріктіре отырып, қалалық құрылыстың ортофотожоспарын және нүктелердің тығыз бұлтын алуға және оларды болашақта 1:500 және 1:1000 масштабтағы топографиялық жоспар жасау үшін пайдалануға болады.

Тегін кеңес

Тегін кеңес алу үшін өтінім қалдырыңыз және біздің инженер 15 минут ішінде сізбен байланысады.

Жабдыққа қойылатын талаптар

Әуефототүсірілімнің егжей-тегжейі мен масштабы БПЛА сипаттамаларына, ұшу ұзақтығына және фотокамераның тұрақтандырылуына байланысты. Деректерді алуға негізгі әсер ететін фактор – камера. Өте кең бұрышты объективі бар немесе үлкен дисторсия (суреттің геометриялық бұрмалануы) беретін аппаратты пайдалануға жол берілмейді. Фокустық қашықтыққа жеке талаптар қойылады: егер ол тым үлкен болса, суреттердің бойлық және көлденең қабаттасу талаптарын сақтау мүмкін болмайды.

Біздің БПЛА толық кадрлы матрицасы бар кәсіби әуефототүсіру жабдығымен жабдықталған. Кейбір жағдайларда матрица ажыратымдылығы 24МР басқа камераларды пайдалануға болады – мысалы, Sony RX немесе NEX сериясы. Олар қолайлы нәтиже береді және салмағы аз болғандықтан шағын ұшу аппараттарына орнатылуы мүмкін.

БПЛА-да суреттерді қалай тұрақтандырады

Ұшқышсыз ұшу аппараттары 50-80 км/сағ жылдамдықпен ұшады. Ұшу бағытын өзгерту үшін “қанат” типті аппараттар ауада еңкейіс (крен) жасайды. Сонымен қатар аппараттың тұрақтылығына жел әсер етеді. Фотоаппаратураға жағымсыз әсерлерді теңестіру үшін БПЛА-да тұрақтандыру аспасы бекітіледі. Ол камераны қашықтан басқарады, оны жел екпіні мен ұшақтың тербелісіне қарамастан берілген күйде ұстап тұрады.

Әуефототүсірілім түрлері

Әуе түсірілімі қарусыз көзбен көрінетін спектрде ғана емес. АФТ әдісі инфрақызыл диапазонда нәтиже алуға мүмкіндік береді. Ұшқышсыз ұшу аппаратынан лазерлік және жылу түсірілімін жүргізуге болады.

Кейбір жағдайларда қара-ақ материал қажет. Түрлі-түсті ортофотожоспарлар пиксель басына 8 және 16 бит түстілікпен орындалады.

Растрлық жоспарлар ГАЖ бағдарламалары үшін JPG, GIF, BMP және басқа да кең таралған кеңейтімдерде шығарылады.

Фотоматериалдар жоғары өнімді компьютерлерде фотограмметриялық ақпаратты өңдеуге арналған бағдарламалар көмегімен өңделеді:

• PiX4D;
• Metashape (Agisoft Photoscan);
• Bentley Context Capture;
• 3DF Zephyr.

Бағдарламалық жасақтама параметрлері зерттелетін жердің түріне сәйкес жеке таңдалады. Мысалы, ауыл шаруашылығы алқаптары мен қалалық құрылыс үшін ортогональды жоспарды құрастыру текстура параметрлері, түзету және сүзгілеу бойынша ерекшеленеді.

ОФЖ ажыратымдылығы дронның ұшу биіктігі мен фотокамера матрицасының өлшеміне байланысты. Егер жабдықты 200 метр биіктікке көтеріп, кадрлардың қабаттасуын тиісінше көлденең және тік бойынша 60 және 80% шегінде орнатса, бір пиксель жоспарда 2,5-3 см-ге тең болады.

Тапсырыс беруші қандай ақпарат береді

ОФЖ жасау бойынша жұмыстарды бастау үшін бізге мыналарды білу қажет:

• объектінің орналасқан жері: облыс, аудан атауы, координаттары және т.б.;
• түсірілім кезеңіне қойылатын талаптар: олар бойынша жаңа түсірілім қажет пе, әлде бар деректерді пайдалануға бола ма, соны анықтаймыз;
• ОФЖ пайдалану мақсаттары: құжаттың дәлдігі мен қажетті масштабы осыған байланысты.

Ортофотожоспарды құрастыру жұмыстары қандай ретпен орындалады

ТТ алғаннан кейін мамандар БПЛА маршрутын – ұшу тапсырмасын әзірлеуге кіріседі. Келесі кезеңде түсіру негіздемесі – жоба КЖ-да координатталатын геодезиялық белгілер желісі салынады. Инженерлер тану белгілерінің жоспарлы және биіктік орнын анықтайды. Ұшуды дайындау кезеңінде қабаттасу параметрлері бойынша шешімдер қабылданады және оған сәйкес дрон немесе ұшақтың биіктігі мен қозғалыс жылдамдығы таңдалады.

Дайындық жұмыстарын аяқтағаннан кейін біз зерттелетін аумақты фотофиксациялаумен тікелей ұшуды орындауға кірісеміз. Процесс әдетте автоматты режимде өтеді. Ұшу аяқталғаннан кейін орындаушы фотосуреттер жиынтығын алады.

Алынған суреттер БҚ көмегімен өңделеді, содан кейін тапсырыс беруші қорытынды құжатты алады. Ол СП 47.13330-2016 талаптарына толық сәйкес келеді.

«Сервис Гео» мамандары далалық жұмыстарды жүргізуге минималды уақыт жұмсай отырып, материалды кез келген масштабтағы геонегізге түрлендіруге дайын. Нәтижесінде қызмет құны төмендейді және ТТ-ға толық сәйкес келетін графикалық материалдарды жасау процесі жеделдетіледі.
